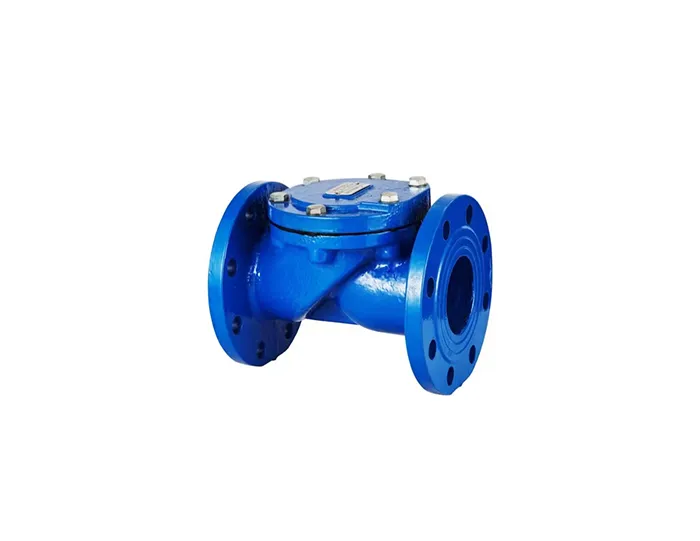

Clapet anti-retour à clapet en caoutchouc

Size RangeDN50~600mm NPS2"~24"
PressionPN1.0~2.5MPa Classe150/Classe300
Matériau du corpsDuctile Cast Iron, Cast Steel
FonctionnementAutomatique

Norme : ANSI, API, DIN, EAC, JIS, CE, ISO, EN, GB
Fabricant professionnel de vannes depuis plus de 40 ans.
Les produits sont exportés vers plus de 72 pays.
Les produits sont largement utilisés dans les secteurs du pétrole, de l'industrie chimique, de la métallurgie, de l'énergie électrique, de l'approvisionnement en eau, du gaz de houille, du gaz naturel et d'autres industries.
Grande fiabilité, excellente qualité, service rapide, assistance en ligne

Caractéristiques :

1) Composé de trois parties principales : le corps de la valve, le couvercle de la valve et le clapet en caoutchouc.

2. le volet en caoutchouc est constitué d'une plaque d'acier, d'une tige d'acier et d'un tissu en nylon renforcé comme support, et la couche extérieure est recouverte de caoutchouc, et la durée de vie du volet peut atteindre 1 000 000 de fois.

3. conception de la zone d'écoulement complète, avec une faible perte de charge, pas d'accumulation facile de débris, entretien facile et autres caractéristiques.

4. la vanne est principalement utilisée dans les systèmes d'approvisionnement en eau et de drainage, elle peut être installée dans la sortie pour empêcher le reflux et les coups de bélier d'endommager la pompe.

Paramètres techniques :

H44X Dimensions principales (mm)
DN	L	D		K		d		C			nxΦ
DN	L	PN10	PN16	PN10	PN16	PN10	PN16	PN10	PN16		PN10	PN16
50	203	165	165	125	125	99	99	19	19	3	4×19	4×19
65	216	185	185	145	145	118	118	19	19	3	4×19	4×19
80	241	200	200	160	160	132	132	19	19	3	8×19	8×19
100	292	220	220	180	180	156	156	19	19	3	8×19	8×19
125	330	250	250	210	210	184	184	19	19	3	8×19	8×19
150	356	285	285	240	240	211	211	19	19	3	8×23	8×23
200	495	340	340	295	295	266	266	20	20	3	8×23	12×23
250	622	395	405	350	355	319	319	22	22	3	12×23	12×28
300	698	445	460	400	410	370	370	24.5	24.5	4	12×23	12×28
350	686	505	520	460	470	429	429	24.5	26.5	4	16×23	16×28
400	762	565	580	515	525	480	480	24.5	28	4	16×28	16×31
450	864	615	640	565	585	530	548	25.5	30	4	20×28	20×31
500	914	670	715	620	650	582	609	26.5	31.5	4	20×28	20×34
600	1064	780	840	725	770	682	720	30	36	5	20×31	20×37
