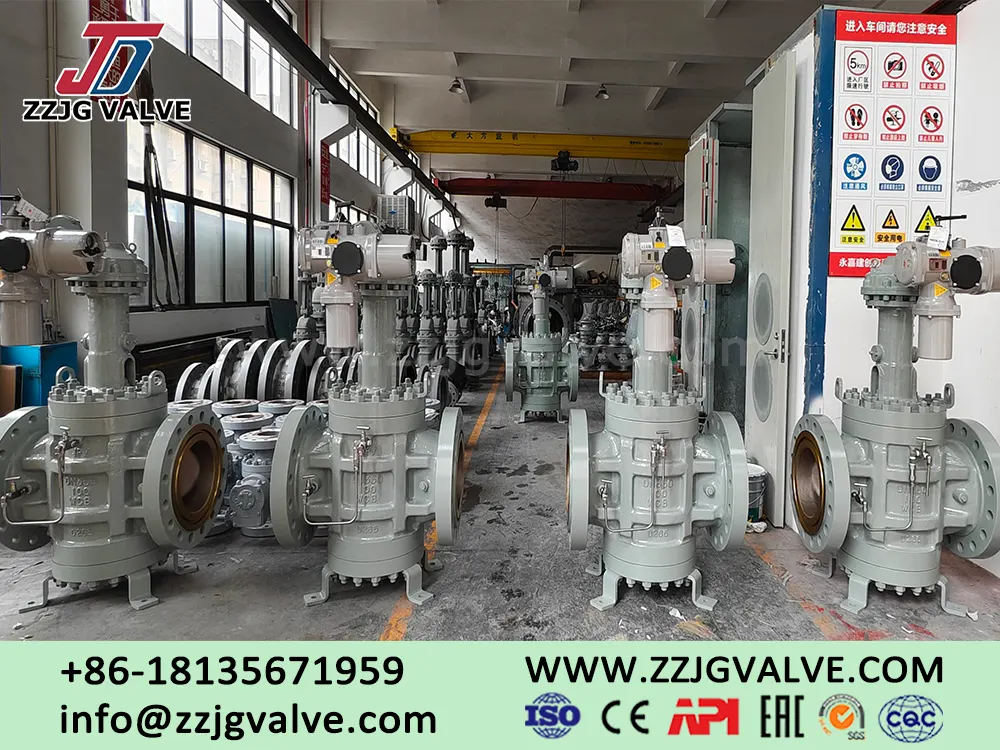

Introduction au robinet à boisseau conique DBB

ZZJG VALVE - 2025-01-23

1. définition et structure de base

Le robinet à boisseau conique Double Block&Bleed (DBB) est un type de vanne très fiable et polyvalent, conçu pour assurer une fermeture positive dans une large gamme d'applications industrielles. Elle se compose d'un clapet cylindrique ou conique doté d'un orifice ou d'un passage qui tourne à l'intérieur d'un corps afin de contrôler le débit du fluide. Le corps de vanne abrite le clapet et fournit les surfaces d'étanchéité nécessaires. La tige relie le clapet à l'actionneur externe, ce qui permet un contrôle précis de la rotation du clapet. L'actionneur, qui peut être manuel, pneumatique, hydraulique ou électrique, est responsable de la rotation du clapet pour ouvrir ou fermer la vanne. Des joints sont installés entre le clapet et le corps, ainsi qu'entre la tige et le corps, afin d'éviter les fuites de fluide.

2. principe de fonctionnement

Le fonctionnement d'un robinet à tournant conique DBB est basé sur la rotation du clapet. Lorsque le robinet est en position ouverte, l'orifice du clapet s'aligne sur la voie d'écoulement du corps, permettant le passage du fluide. Lorsque l'actionneur fait tourner le clapet de 90 degrés ou d'un angle spécifié, la partie solide du clapet bloque la voie d'écoulement, créant un joint contre les pressions en amont et en aval. Ce double mécanisme de blocage garantit que le fluide est efficacement isolé des deux côtés de la vanne.

La fonction de purge est un autre aspect crucial du robinet à tournant conique DBB. Un petit orifice de purge est incorporé dans la conception de la vanne, généralement situé entre les deux éléments de blocage. Lorsque la vanne est fermée, l'orifice de purge permet d'évacuer tout fluide ou pression piégé entre les deux blocs, ce qui permet d'isoler et d'entretenir la vanne en toute sécurité, sans risque d'accumulation de pression ou de piégeage de fluide.

3.Avantages

3.1 Fermeture fiable

Le robinet à tournant conique DBB offre d'excellentes capacités d'étanchéité, assurant une fermeture positive qui empêche les fuites de fluide, même dans des conditions de pression et de température élevées. La conception à double bloc permet d'isoler efficacement le fluide, ce qui réduit le risque de contamination du processus et améliore la sécurité générale.

3.2 Conception compacte

Comparés à d'autres types de vannes, comme les robinets-vannes ou les robinets à tournant sphérique, les robinets à tournant conique DBB ont une conception plus compacte. Ils sont donc idéaux pour les installations où l'espace est limité, comme sur les plates-formes offshore, les systèmes montés sur skid ou les tuyauteries encombrées. Leur taille réduite se traduit également par des coûts de matériaux moindres et une manipulation plus aisée lors de l'installation et de la maintenance.

3.3 Polyvalence

Les robinets à tournant conique DBB peuvent traiter une large gamme de fluides, y compris les liquides, les gaz et même certaines boues. Ils conviennent à diverses industries, telles que le pétrole et le gaz, la pétrochimie, la chimie, la production d'énergie et le traitement de l'eau. Les vannes peuvent fonctionner dans différentes plages de pression et de température, ce qui en fait un choix polyvalent pour diverses applications.

3.4 Facilité d'utilisation et d'entretien

La conception simple et robuste des robinets à tournant conique DBB permet une utilisation et une maintenance aisées. Les options d'actionnement manuel ou automatisé permettent un contrôle pratique de la position du robinet. Les tâches de maintenance, telles que le remplacement des joints ou l'inspection du clapet, peuvent être effectuées relativement rapidement et sans nécessiter d'outils spécialisés ou de temps d'arrêt prolongé.

4.Demandes

4.1 Industrie du pétrole et du gaz

Dans le secteur du pétrole et du gaz, les robinets à tournant conique DBB sont largement utilisés dans les installations de forage, de production et de traitement. Ils sont utilisés dans les systèmes de contrôle des têtes de puits pour isoler le puits de forage pendant les opérations de maintenance ou les situations d'urgence. Dans les installations de production, ces robinets sont utilisés pour isoler les pipelines, ce qui permet une maintenance et une réparation sûres et efficaces des équipements sans interrompre l'ensemble du processus de production. En outre, les robinets à tournant conique DBB sont utilisés dans les usines de traitement du gaz pour isoler les différentes unités de traitement et assurer la sécurité de la manipulation du gaz naturel et des liquides associés.

4.2 Industrie pétrochimique et chimique

Les industries pétrochimiques et chimiques font confiance aux robinets à tournant conique DBB pour leur capacité à traiter les produits chimiques corrosifs et dangereux. Ces robinets sont utilisés dans les systèmes de réacteurs pour isoler la chambre de réaction pendant la maintenance ou lors d'une modification des conditions du processus. Ils sont également utilisés dans les réseaux de canalisations pour séparer les différents flux chimiques, afin d'éviter la contamination croisée et de garantir la pureté des produits. En outre, les robinets à tournant conique DBB sont utilisés dans les stations de chargement et de déchargement de produits chimiques, fournissant un moyen fiable d'isoler les réservoirs de stockage et les cuves de transport.

4.3 Production d'électricité

Dans les centrales électriques, les robinets à tournant conique DBB jouent un rôle crucial dans les circuits de vapeur et d'eau. Ils sont utilisés dans les systèmes d'alimentation en eau des chaudières pour isoler les pompes d'alimentation en eau et les échangeurs de chaleur pendant la maintenance. Dans les systèmes de turbines à vapeur, ces robinets sont utilisés pour isoler les conduites de vapeur, ce qui permet d'inspecter et de réparer les composants de la turbine en toute sécurité. La capacité des robinets à tournant conique DBB à résister à des températures et des pressions élevées leur permet d'être utilisés dans les centrales électriques alimentées par des combustibles fossiles et dans les centrales nucléaires.

4.4 Traitement de l'eau

For water treatment applications, DBB Plug Valves are utilized in filtration systems, chemical dosing units, and distribution networks. They help in isolating different treatment stages, such as sedimentation tanks, filters, and disinfection units, enabling efficient maintenance and process optimization. The valves' resistance to water and chemical corrosion ensures their long-term reliability in these applications.

5. Critères de sélection

5.1 Caractéristiques du fluide

Lors de la sélection d'un robinet à boisseau conique DBB, il est essentiel de prendre en compte les propriétés du fluide manipulé. Des facteurs tels que la viscosité du fluide, la corrosivité et la présence de particules doivent être pris en compte. Pour les fluides très corrosifs, les matériaux de la vanne doivent être choisis en conséquence, par exemple en utilisant de l'acier inoxydable ou d'autres alliages résistants à la corrosion. Si le fluide contient des particules abrasives, il peut être nécessaire d'utiliser une vanne dont le clapet et le siège sont trempés afin d'éviter une usure excessive.

5.2 Pression et température nominales

La pression et la température nominales du robinet à tournant conique DBB doivent correspondre aux conditions de fonctionnement du système. Il est essentiel de sélectionner un robinet capable de résister à la pression et à la température maximales attendues en fonctionnement normal et dans des conditions transitoires potentielles. La pression nominale du robinet doit être déterminée en fonction de la classe de pression de la canalisation, et la température nominale doit tenir compte de la température du fluide ainsi que de la température ambiante dans l'environnement de l'installation.

5.3 Exigences relatives à l'actionneur

Le choix de la méthode de fonctionnement dépend de l'application spécifique et des exigences de contrôle. L'actionnement manuel convient aux applications où il n'est pas nécessaire d'intervenir fréquemment et où le robinet est facilement accessible à l'opérateur. Cependant, pour les processus automatisés ou les sites éloignés, les actionneurs pneumatiques, hydrauliques ou électriques peuvent être plus appropriés. La taille et la capacité de couple de l'actionneur doivent être sélectionnées en fonction de la taille du robinet et de la vitesse de fonctionnement requise.

6. installation et entretien

6.1 Installation

Une installation correcte du robinet à tournant conique DBB est cruciale pour son fonctionnement fiable et sa longue durée de vie. Le robinet doit être installé dans un endroit facilement accessible pour le fonctionnement et la maintenance. La tuyauterie doit être correctement alignée avec le robinet, et un support adéquat doit être fourni pour éviter toute contrainte excessive sur le corps du robinet. Si le robinet est installé sur une canalisation horizontale, il est recommandé de positionner la tige verticalement vers le haut pour faciliter l'utilisation et éviter l'accumulation de débris dans la cavité du robinet.

Avant d'installer la vanne, la canalisation doit être nettoyée afin d'éliminer toute saleté, tout débris ou tout laitier de soudure susceptible d'endommager la vanne ou d'affecter ses performances d'étanchéité. Les raccords d'extrémité doivent être serrés conformément aux spécifications du fabricant, afin d'assurer l'étanchéité. Si un raccord à bride est utilisé, les joints doivent être correctement sélectionnés et installés en fonction de la pression et de la température nominales du système.

6.2 Maintenance

Une maintenance régulière du robinet à tournant conique DBB est nécessaire pour assurer la continuité de son fonctionnement. Les tâches de maintenance comprennent l'inspection visuelle du corps du robinet, de la tige et de l'actionneur pour détecter tout signe de dommage, de corrosion ou de fuite. Les joints doivent être inspectés et remplacés si une usure ou un dommage est détecté. La lubrification de la tige et de l'actionneur doit être effectuée conformément aux recommandations du fabricant afin de garantir un fonctionnement sans heurts.

Il est également important d'exercer périodiquement la vanne pour éviter le grippage ou le collage du clapet. Pour ce faire, il faut ouvrir et fermer le robinet plusieurs fois, en s'assurant que l'actionneur fonctionne correctement et que le robinet fonctionne dans les limites de couple spécifiées. En cas de problème ou d'anomalie pendant le fonctionnement, la vanne doit être isolée et le problème doit être examiné et corrigé rapidement.

7.Conclusion

Le ZZJG DBB Robinet à tournant conique est un composant essentiel dans diverses applications industrielles, offrant une fermeture fiable, une conception compacte, une polyvalence et une facilité de fonctionnement et d'entretien. Son mécanisme unique de double blocage et de purge garantit une isolation sûre des fluides, ce qui en fait un choix idéal pour les systèmes de traitement critiques. En comprenant le principe de fonctionnement, les avantages, les applications, les critères de sélection et les bonnes pratiques d'installation et de maintenance, les ingénieurs et les opérateurs peuvent utiliser efficacement les robinets à tournant conique DBB pour améliorer la sécurité, l'efficacité et la fiabilité de leurs processus industriels.
