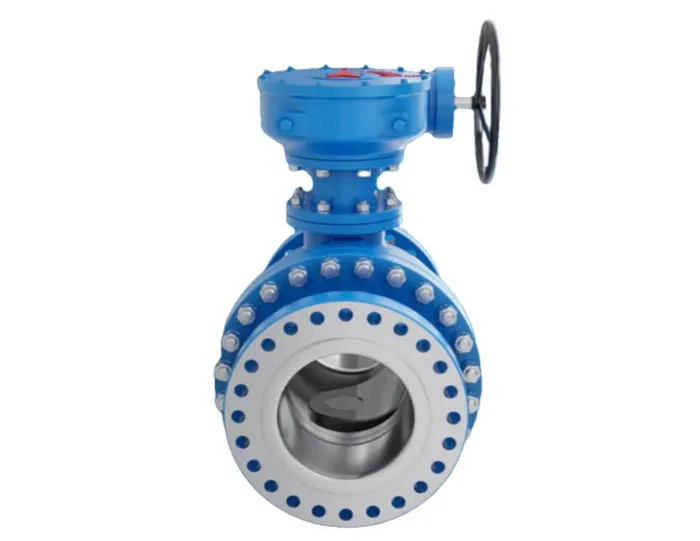

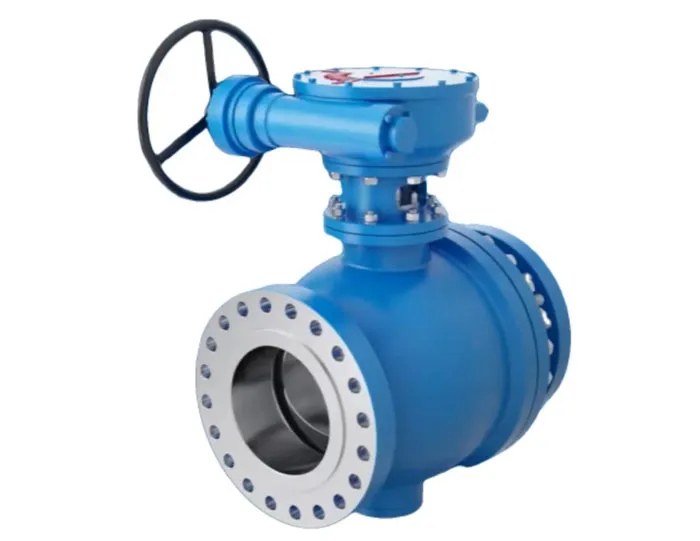

Robinet à tournant sphérique en V à double excentrique

Robinet à boisseau sphérique en V à double excentrique

Size RangeDN25~900mm NPS1"~36"
PressionPN1.0~25MPa Classe150~1500
Matériau du corpsCF8, CF8M, CF3, CF3M, A890 4A, Alloy Steel
FonctionnementManual, Worm Gear, Hydraulic, Electric, Pneumatic, Electric-hydraulic, etc.

Norme : ANSI, API, DIN, EAC, JIS, CE, ISO, EN, GB
Fabricant professionnel de vannes depuis plus de 40 ans.
Les produits sont exportés vers plus de 72 pays.
Les produits sont largement utilisés dans les secteurs du pétrole, de l'industrie chimique, de la métallurgie, de l'énergie électrique, de l'approvisionnement en eau, du gaz de houille, du gaz naturel et d'autres industries.
Grande fiabilité, excellente qualité, service rapide, assistance en ligne

Caractéristiques principales :

1. Conception à double excentrique et étanchéité forcée : Le faible couple d'ouverture et de fermeture, la faible abrasivité de la paire de joints d'étanchéité prolongent la durée de vie de la vanne.

2. Conception à siège unique et à passage intégral : Pas de perte de pression lors de l'ouverture complète ; lors de la fermeture, pas de rétention de fluide dans la cavité de la vanne. L'alliage de stellite soudé sur la paire de joints présente une dureté et une résistance à l'abrasion élevées.

3. Fonction d'auto-nettoyage.

4. Conception du siège flottant : Le siège flottant de la soupape peut absorber la dilatation thermique.

5. Conception fixe de la bille de la vanne : La tige du robinet ne supporte que le couple de rotation, ce qui garantit que la tige du robinet ne sera pas bloquée dans les cas extrêmes.

6. Plage de température de travail : 0℃~425℃.

7. Milieu : Eau propre, eaux usées, eau de mer, liquides acides et alcalins, boues, vapeur, huile, contenant un milieu granulaire.

8. Application : Pétrole et pétrochimie, métallurgie, industrie chimique, énergie électrique, gaz, conservation de l'eau, administration municipale et industries de la construction.

Paramètres techniques :

Schéma de la structure du robinet à boisseau sphérique en V à double excentrique

Pression CL	Diamètre	Dimensions (mm)
	DN	NPS	L		D	D1	D2	n-d	b	f
	DN	NPS	Bride	BW	D	D1	D2	n-d	b	f
Classe 900 PN150	50	2	368	368	216	165.1	92	8-Φ26	38.5	7
	65	2.5	419	419	244	190.5	105	8-Φ29	41.5	7
	80	3	381	381	241	190.5	127	8-Φ26	38.5	7
	100	4	457	457	292	234.9	157	8-Φ32	44.5	7
	125	5	559	559	349	279.4	186	8-Φ35	51	7
	150	6	610	610	381	317.5	216	12-Φ32	56	7
	200	8	737	737	470	393.7	270	12-Φ39	63.5	7
	250	10	838	838	545	469.9	324	16-Φ39	70	7
	300	12	965	965	610	533.4	381	20-Φ39	79.5	7
	350	14	1029	1029	640	558.8	413	20-Φ42	86	7
	400	16	1130	1130	705	615.9	470	20-Φ45	89	7
	450	18	1219	1219	785	686	533	20-Φ51	102	7
	500	20	1321	1321	855	749.5	584	20-Φ55	108	7
	600	24	1549	1549	1040	901.5	692	20-Φ68	140	7

Pression CL	Diamètre	Dimensions (mm)
	DN	NPS	L		D	D1	D2	n-d	b	f
	DN	NPS	Bride	BW	D	D1	D2	n-d	b	f
Classe 1500 PN260	25	1	254	254	150	101.6	51	4-Φ26	28.5	7
	40	1.5	305	305	180	123.6	73	4-Φ29	32	7
	50	2	368	368	215	165.1	92	8-Φ26	38.5	7
	65	2.5	419	419	245	190.5	105	8-Φ29	41.5	7
	80	3	470	470	265	203.2	127	8-Φ32	48	7
	100	4	546	546	310	241.3	157	8-Φ35	54	7
	125	5	673	673	375	292.1	186	8-Φ42	73.5	7
	150	6	705	705	394	317.5	216	12-Φ39	83	7
	200	8	832	832	483	393.7	270	12-Φ45	92	7
	250	10	991	991	585	482.6	324	12-Φ51	108	7
	300	12	1130	1130	675	571.5	381	16-Φ54	124	7
	350	14	1257	1257	750	635	413	16-Φ60	133.5	7
	400	16	1384	1384	825	705	470	16-Φ68	146.5	7
	450	18	1537	1537	915	774.5	533.5	16-Φ74	162	7
	500	20	1664	1664	985	832	584.5	16-Φ80	178	7
