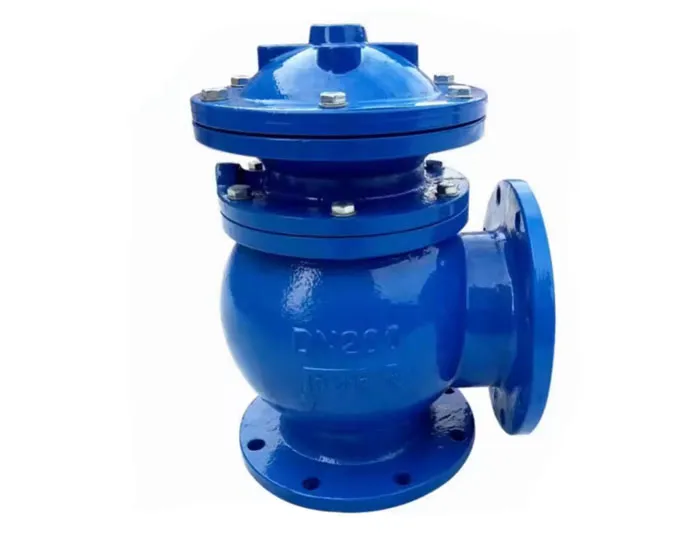

Vanne de vidange de boue à membrane

Caractéristiques structurelles :

La vanne pneumatique de décharge de boue 100C de type angulaire est adaptée aux stations d'épuration des eaux, utilisée pour décharger les boues et les eaux usées dans un bassin. Cette vanne a une structure angulaire, la plaque de séparation divise la cavité intérieure en deux parties : la cavité de contrôle et la voie d'écoulement, et la cavité de contrôle est divisée en cavités de contrôle supérieure et inférieure par le diaphragme. Le siège de la vanne est une structure à fond plat dont la surface d'étanchéité est recouverte de céramique pulvérisée, qui est extrêmement résistante à l'abrasion et à la corrosion et empêche l'accumulation de boue dans les déchets pour une utilisation à long terme. Le haut du couvercle de la vanne et le côté du corps de la vanne sont munis de trous de vis, la source de pression passant par la ligne de contrôle pour entrer et sortir des chambres de contrôle supérieure et inférieure respectivement. L'électrovanne contrôle la pression des chambres supérieure et inférieure et commande l'ouverture ou la fermeture de la vanne de vidange des boues. En cas de disparition soudaine de la source d'air de contrôle, la vanne de vidange des boues peut être maintenue fermée sous la pression de l'eau d'entrée. (La source de contrôle de la pression externe est une source de gaz)

Paramètres techniques :
